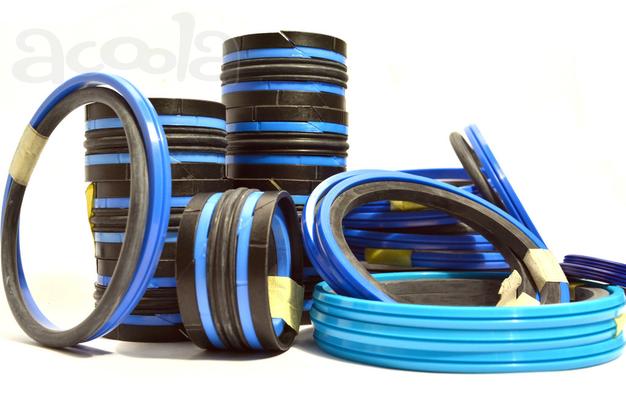

Шевронные уплотнительные манжеты: отечественные изготовленные в соответствии с ГОСТ 22704-77 и импортные, разработанные и произведенные по европейским стандартам DIN и ISO, предназначены для уплотнения цилиндров и поршней (штоков, плунжеров) гидравлических устройств работающих с высокими эксплуатационными нагрузками. Конструктивно, шевронное уплотнение состоит из опрного кольца КО, нажимного кольца КН и пакета манжет - от двух до тридцати штук (чаще всего - три). Составная конструкция позволяет уплотнению работать в тяжелых условиях, поддерживать герметичность при повреждениях уплотняемой поверхности, работать в средах загрязненных абразивными примесями.
Рабочие параметры уплотнения, в большой степени зависят от применяемого для его изготовления материала. В оборудовании, работающем под высокой нагрузкой, используются износостойкие резинотканевые или полиуретановые манжеты (последние служат в два-три раза дольше). В плунжерных насосах, при высоких скоростях движения плунжера, применяются фторопластовые манжеты, имеющие минимальный коэффициент сопротивления трению и максимальную термостойкость. Силиконовые уплотнения работают в пищевой и фармацевтической промышленности, а манжеты из монолитной резины (NBR, FPM, FKM) - в общепромышленном оборудовании и при повышенных температурах.
Опорные и нажимные кольца, как правило, производятся из специального материала (полиацеталь POM или полиамид PA6), но могут быть изготовлены из того же материала, что и манжеты, или интегрированы в посадочное место уплотнения. Заказ можно оформить на шевронные пакеты в сборе (КО+КН+комплект манжет), или отдельно на уплотнительные манжеты (как правило, они изнашиваются быстрее).
Для заказа потребуется чертеж профиля манжеты (или образец, если техническая документация отсутствует), и размеры: внутренний диаметр манжеты, наружный диаметр и высота уплотнения (без поджатия). Технология изготовления выбирается исходя из количества требуемых изделий, их размера и материала. Также возможна поставка шевронных пакетов и манжет европейского производства.
