Х-образные кольца

Х-образные кольца (Quad-ring, X-ring) служат для уплотнения радиальных и торцевых соединений в гидравлических и пневматических устройствах. Это самоуплотняющееся кольцо двойного действия - первоначальную герметизацию обеспечивает преднатяжение при установке Х-ринга, а по мере роста давления в системе, происходит дополнительное обжатие, за счёт действия рабочей среды.

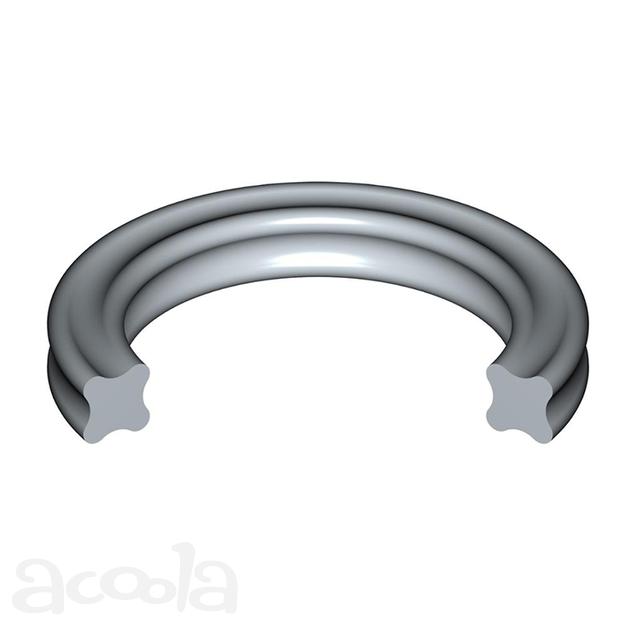

Профиль Х-образного кольца имеет четыре уплотняющие грани и вогнутые поверхности между ними, что даёт ряд преимуществ перед обычными круглыми кольцами:

Х-кольца не имеют тенденции к скручиванию, во время возвратно-поступательного движения поршня,
вогнутая поверхность уменьшает пятно контакта и, соответственно, трение в месте соприкосновения кольца с поверхностью штока или цилиндра,
эффективность уплотнения повышается, за счёт профиля с двумя уплотняющими гранями,
углубление между гранями долгое время удерживает смазку - это облегчает начало движения после остановки,

Х-кольца имеют широкую область применения, как для движущихся, так и для неподвижных соединений, ограниченную только рабочим давлением и скоростью движения уплотняемых элементов.

уплотнение гидро и пневмоцилиндров, поршней, штоков и плунжеров,
герметизация вращающихся и колеблющихся валов, шпинделей,
радиально-статическое уплотнение втулок, крышек и труб,
торцевое статическое уплотнение фланцев, пластин, колпачков,
в качестве элемента преднатяжения для эластомерных уплотнений.
Х-образные кольца используются в импортном оборудовании, российскими стандартами такой профиль не предусмотрен. Европейская продукция соответствует требованиям DIN и ISO, американская - стандарту AS 568 A. Наиболее часто используемый материал - резина NBR или фторкаучук FKM/FPM. Поставка ходовых размеров осуществляется со склада в России, крупные партии и редко используемые размеры, отгружаются со складов в Европе. Возможно изготовление, методом точения, мелких партий нестандартных изделий, выполнение индивидуальных заазов, производство Х-образных уплотнительных колец больших диаметров - максимально до 2000 мм.
